Összekössük? - Összekötjük! - WAGO toldó csatlakozók

Wago leírás , ismertető

Mi személy szerint is azt látjuk,hogy nélkülözhetelen eleme a villanyszerelésnek, szakemberek ajánlásával, és használatával,eddig hibátlan működésével. A WAGO cégcsoportnak több termékskálája van. Mi leginkább a csatlakozástechniából , az úgynevezett PUSH WIRE  technikát, - ami egy laprugós technikát jelelöl tartjuk, és értékesítjük és tartjuk. A tömör vezeték gyors csatlakoztatására van optimalizálva. A bekötéshez szükség van a tömör vezeték merevségére,a szorítóerő egyszerűen a vezeték által a rugóval szemben.A kötést a vezeték húzásával, és az összekötő egyidejű jobbra-balra forgatásával lehet oldani.

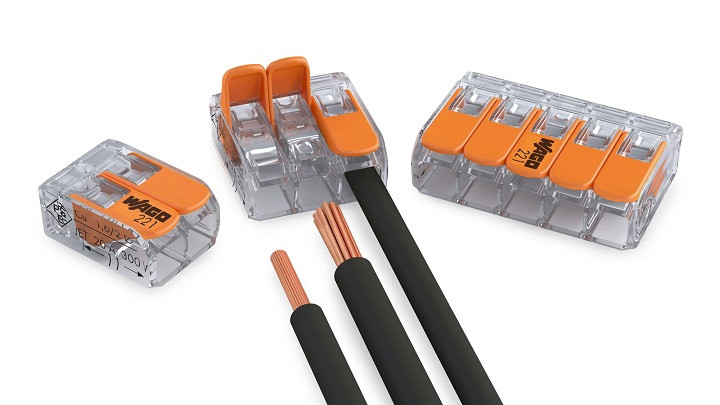

1. WAGO vezetékösszekötő 221 - sorozat Rugalmas, gyors és biztonságos

Húzza fel a kart, helyezzen be egy vezetéket és nyomja vissza a kart – kész! Szerszám nélküli, karral működtetett csatlakozókként a WAGO 221-es sorozatú toldócsatlakozói egyszerűen, gyorsan és biztonságosan csatlakoztatják a 0,14-6 mm²-es (24-10 AWG) tömör, sodrott és finomszálú vezetékeket.Különféle kivitelben és változatban kaphatók. Ezen kívül széles tartozékportfólió áll rendelkezésre, így a WAGO 221-es sorozatú toldócsatlakozói nagyszerűek az alkalmazások széles körében.A WAGO 221-es sorozatú COMPACT toldócsatlakozói minden típusú, 0,14-6 mm ² (24-10 AWG) vezetéktípust csatlakoztatnak. Fedezze fel kifinomult kialakításukat, könnyű kezelhetőségüket, változatos változataikat és verhetetlen előnyeiket.

Fontos Tulajdonságok:

• átláthatóság - pontosan megállapítható ha rendben van-e a bekötés
• compact összekötés mindefajta vezetékhez
• névleges feszültség: 450V
• tartós üzemi hőmérséklet: 105 fok
• széles beköthető keresztmetszet állomány: egymás mellé beköthető a különböző keresztmetszetű és fajtájú vezeték is.
• 0,14 - 4 mm (négyzet) hajlékony
• 0,2 - 4 mm (négyzet) tömör és sodrott többeres
• típusai: 2/3/5 - 221-412 / 221-413/ 221-415

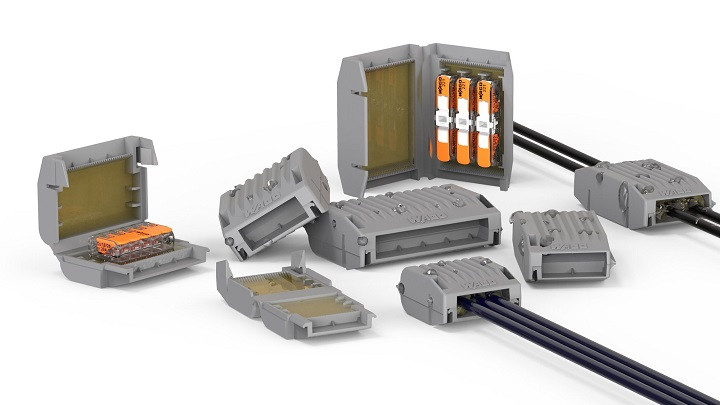

2. WAGO Gélbox

A WAGO Gélbox egy kompakt doboz, szilikonmentes géllel előretöltve. A Gélbox hat méretben kapható, és IPX8 szintű nedvesség elleni védelmet biztosít a WAGO 221-es sorozatú karos vezeték összekötőihez és a 2273-as sorozatú COMPACT PUSH WIRE® vezeték összekötőkhöz. Ez a védelmi szint azt jelenti, hogy a csatlakozók teljesen védve vannak a víz ellen, és folyamatosan víz alatt tarthatók. A hagyományos kitöltőanyag vegyületek, például a poliuretán és a szilikon szintén megfelelnek az IPX8 követelményeknek. A WAGO Gélbox megkülönböztető tulajdonsága azonban az, hogy pontosan ott védi az elektromos installációt, ahol arra szükség van - a csatlakozási pontokon - anélkül, hogy a csatlakozásokat végleg hozzáférhetetlenné tenné. A szilikon alapú géllel ellentétben a WAGO Gélbox szilikonmentes gélje szinte korlátozások nélkül alkalmazható.

Használható kombinációk :

• 1 x wago 221-412
• 1 x wago 221-413
• 2 x wago 2273-202
• 1 x wago 2273-204
• 1 x wago 2273-208

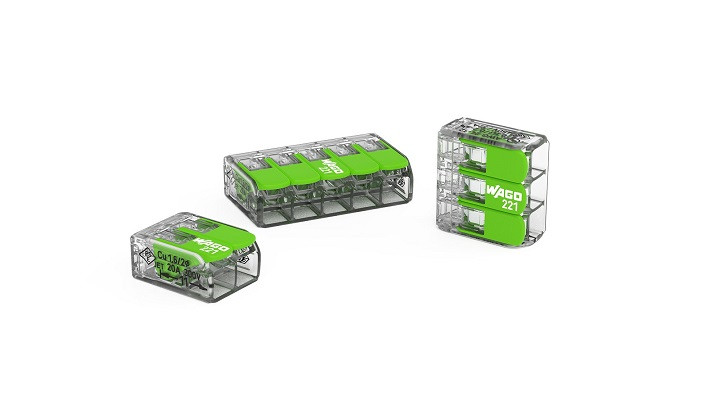

3. WAGO GREEN toldócsatlakozó zöld karokkal az Újrahasznosítás jegyében

Egyszerűbb, gyorsabb, biztonságosabb: Ezek a 221-es sorozatú splicing Connector ismerős funkciói. Újragondoltuk ezt a terméket, és kifejlesztettük a bio-kör alakú és újrahasznosított műanyagok egy változatát. Ez a meglévő erőforrásokat forgalomban tartja, és ez az első lépés a fenntarthatóbb termékek felé vezető úton.

Előnyök:

• Részben fogyasztás után újrahasznosított anyagokból (pl. újrahasznosított PET-palackokból) és bioalapú ipari és háztartási hulladékból (biokör alakú) készült műanyagok
• A fosszilis erőforrások csökkentett felhasználása
• Ugyanolyan minőség és tanúsítványok, mint a jól ismert 221-es sorozatú toldócsatlakozó
• 221-422  - Wago GREEN 2-es oldható vezeték összekötő max. 4 mm2

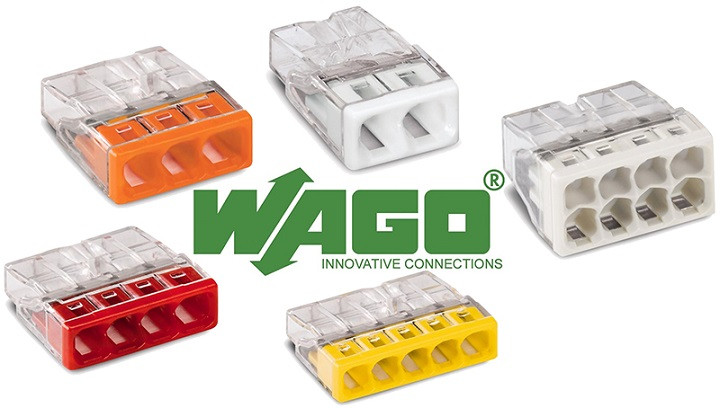

4. WAGO PUSH WIRE® csatlakozók 2273

Termékcsaládunk széles keresztmetszeti skálát támogat: A 243-as sorozatú MICRO PUSH WIRE® csatlakozódobozokhoz való csatlakozókat kifejezetten kis átmérőjűekhez (pl. kisfeszültségű telepítésekhez) tervezték. A 2273-as sorozat legfeljebb 2,5 mm ² (14 AWG), a 773-as sorozat pedig legfeljebb 4/6 mm ² 12/10 AWG tömör vezetékeket köt össze. A 2773-as sorozattal a 4 mm ² -es vezetékek könnyen javíthatók vagy meghosszabbíthatók.

Az Előnyei:

• Kompakt méret
• Gyors huzalozás a tömör vezetékek egyszerű betolható lezárásával
• Szerszám nélküli vezetékvégződés
• Szerelési tartó elosztószekrényekben való használatra
• Újrafelhasználható
• Átlátszó ház a vezeték megfelelő behelyezésének vizuális ellenőrzéséhez
• Kényelmes huzalozás a rendkívül kompakt kialakítás révén
• Legfeljebb nyolc vezeték behúzható csatlakozása
• Keresztmetszet: 0,5… 2,5 mm2 (18… 14 AWG)
• A vezetőméretek bármilyen kombinációja lehetséges
• A PUSH WIRE® csatlakozás lezárja a szilárd („s”) rézvezetékeket

Alumínium végkábelek A WAGO rugós szorító kapcsok 4 mm2 / 12 AWG-ig terjedő szilárd alumínium vezetékekhez alkalmazhatók, ha a lezáráshoz WAGO “Alu-Plus” érintkezőpasztát használnak. A PUSH WIRE® rugós nyomáscsatlakozó technológiával ellátott sorkapcsok használatával az alumíniumvezetőket először pengével meg kell tisztítani, majd azonnal be kell illeszteni az „Alu-Plus” érintkezőpasztával töltött szorítóegységekbe. Lehetőség van arra is, hogy alkalmazza WAGO „Alu-Plus” emellett az egész felületén alumínium vezető megszűnése előtt. Felhívjuk figyelmét, hogy a névleges áramokat az alumíniumvezetők csökkentett vezetőképességéhez kell igazítani:

• 2,5 mm2 (14 AWG) = 16 A
• 4 mm2 (12 AWG) = 22 A

1. biztonsági információ: földelt tápvezetékekben

https://www.vilagitascenter.hu/index.php?route=product/list&keyword=wago%202273&description=1

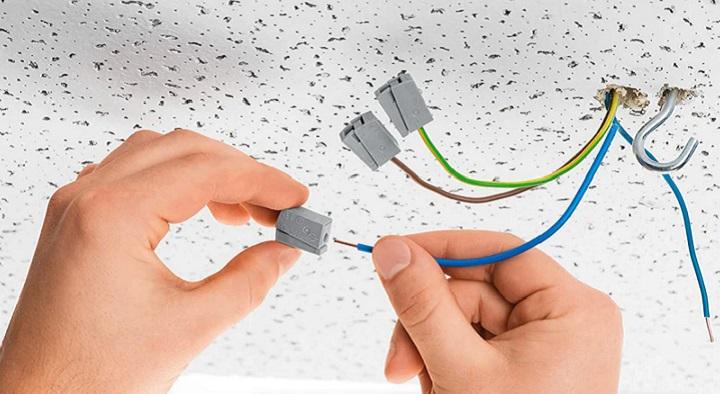

5. WAGO Világítás csatlakozók - 224 sorozat

A WAGO világítási csatlakozói tökéletes kapcsolatot biztosítanak a tömör és finom szálú vezetékek között. Az EN 60998 szabvány szerinti független berendezésként való jóváhagyásuknak köszönhetően a WAGO világítási csatlakozói szinte minden háztartási alkalmazásban és hasonló épületekben használhatók, ahol szilárd és finom szálú vezetékek közötti csatlakozás szükséges.

Az Ön előnyei:

• Ideális esetben kösse össze a tömör vezetékeket finom szálú vezetékekkel
• Egyszerű, szerszámmentes vezetékezés – különösen a fej feletti munkáknál hasznos
• Számos alkalmazás támogatása, beleértve a finom szálú vezetékekkel rendelkező eszközök csatlakoztatását rögzített telepítésekhez (pl. redőnymotorok)​

6. WAGO 221 EX - Csatlakozási technológia veszélyes területekhez

A 221-es sorozatú Compact Splicing Connector veszélyes területekhez teljesen új tervezési lehetőségeket kínál, különösen az elosztódobozok, kapocsdobozok, lámpák vagy elektronikus eszközök gyártói számára.A világosszürke „Ex protection” változat is megőrzi a 221-es sorozat összes előnyét. Ex e („fokozott biztonság”) típusú gyújtásvédelmi típusú univerzális sorkapocsként az 1. és 2. zónában minden alkalmazáshoz használható.

A 221-es sorozat előnyei az ex területeken

A 221-es sorozat könnyű kezelhetőségét a veszélyes területekre szánt változat is reprodukálja: Húzza fel a kart, helyezzen be egy vezetéket, engedje el a kart.A 221-es sorozatú csatlakozók az alkalmazások széles skálájában használhatók, nem csak azért, mert 2-, 3- vagy 5-eres sorkapocsként kaphatók, hanem a különböző változatok miatt is: A 221-es sorozat 4 mm ^{2 -es változata 0,2 és 4 mm 2} közötti finomszálú vezetékek használatát teszi lehetővé , míg az mm ^{2 -es változat minden 0,5 és 6 mm 2} közötti (20-10 AWG) vezetéktípust csatlakoztat .

7. A Nagy klasszikus - Univerális vezeték összekötő, mindenféle vezetékhez - 222 sorozat

Alkalmazása:

1. A vezeték csupaszolási hossza 9-10 mm /0.37 in.

2. A vezeték bekötése : nyissuk ki a rugót a narancssárga működtető kar felnyitásával, majd dugjuk be a vezetéket a nyílásba.
3. Majd a működtető kar visszaengedésével zárjuk a rugót.

Előnyök:

• Univerzális vezetékekhez

• 0,08 -2,5 mm / 0,08 - 4 mm
• 9 - 10 mm a vezeték átmérője
• sorolhatóság: 2/3/5 összekötés 222-412 / 222-413 / 222-415
• max tartós üzemi hőmérséklet: 85 fok

Használható vezetékekhez:

• tömör ( pl. mcu)
• többeres (pl. mbcu)
• hajlékony (pl. mt)
• (ultrahanggal tömörített, érvényhüvellyel ellátott, csapos kábelsarus)

A wago vezetékösszekötők láthatóan minden villanyszerelési igényt lefednek, amivel a szakemberek a hétköznapokban, illetve ipari környezetben találkoznak . A WAGO csatlakozók réz vezeték összekötésére vannak kifejlesztve, mivel az összes vezeték napjainkban réz vezeték.

De vajon mi történik akkor ,ha mégis egy réggebbi építésű házban aluminium vezetékkel találkozik a szakember?

• vagy átvezetékelik az egész házat (ami elég ritkán fordul elő)
• vagy ALU - PASZTÁT használnak hozzá a vezetékeléshez

 8. ALU-PLUS kontaktpaszta

A WAGO ALU-PLUS  konktaktpaszta a tömör aluminium vezetékek bekötésénél megfelelő érintkeztést biztosít. Nem szükséges a bekötése előtt a vezetéket tisztítani vagy bekenni , mert a kapocsba előre betölthető a paszta. Az aluminium vezetékek akár keverve a réz vezetékkel egyszerűen beköthejük.

ALU-PASZTA:

• az oxidréteget feltöri bekötéskor
• megakadályozza az újraoxidálódását
• megakadályozza az elektrokémiai korróziót a réz és az aluminium között
• hosszú idejű korrózióvédelem

Magától értedődően a pasztát bekötés előtt kiegészítésképpen be lehet vonni a vezetőfelületet is.

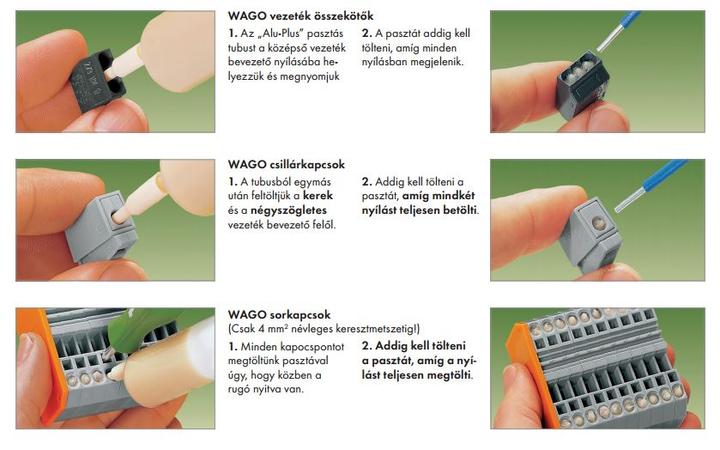

ALU-PASZTA bekötése

Alkalmazása a WAGO-HOZ

1. Az ALU-PLUS pasztás tubust a középső vezeték bevezető nyílásába helyezzük és megnyomjuk.
2. A pasztát addig kell tölteni amíg minden nyílásba megjelenik

Reméljük tetszett a WAGO blogjegyzésünk, és tudtunk szakmai segítséget adni a termékekhez.

Az összes vezetékösszekötő termékünk ezen a linken lesz elérhető: VEZETÉKÖSSZEKÖTŐK
