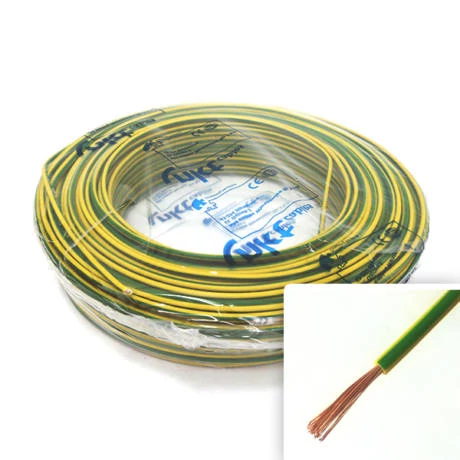

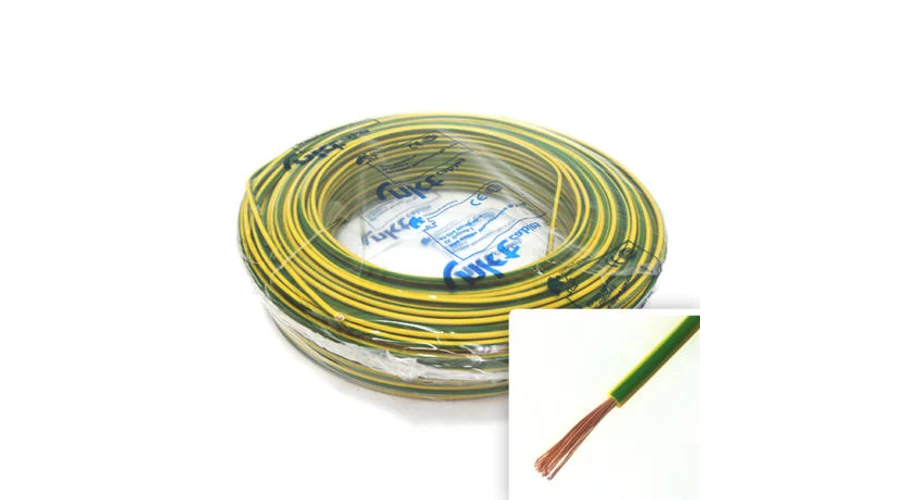

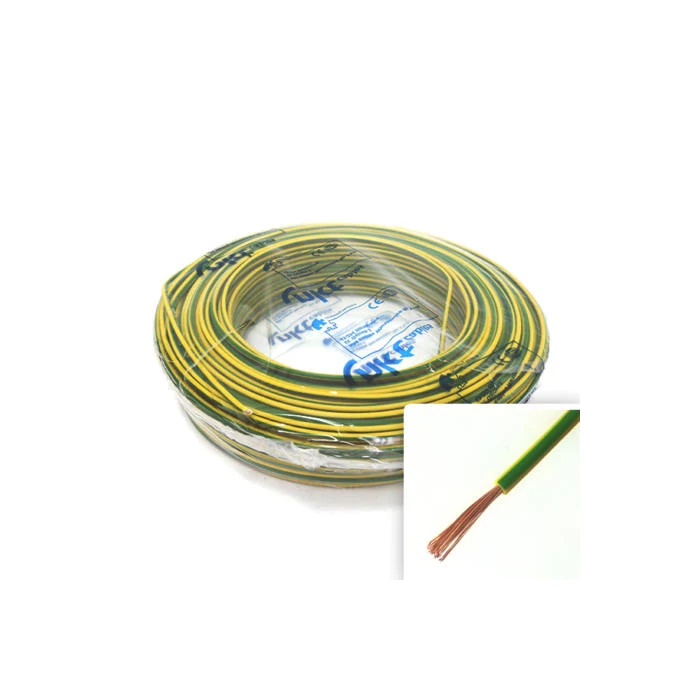

Mkh 16 mm2 zöld-sárga hajlékony sodrott réz vezeték H07V-K

Az MKH 16 mm2 zöld-sárga hajlékony sodrott réz vezeték H07V-K az elektromos biztonság egyik alappillére. Ez a vastag, rendkívül fontos kábel kizárólag a védőföldelésre (PE - Protective Earth) szolgál, és a zöld-sárga színkombináció nemzetközileg is szabványosított erre a célra. Soha nem szabad másra használni!

Mit jelentenek a jelölések?

• MKH: Ez a magyar szabvány szerinti jelölés a műanyag szigetelésű, különösen hajlékony vezetékekre.

• 16 mm2: Ez a vezeték keresztmetszete. Egy 16 négyzetmilliméteres keresztmetszet rendkívül nagy áramok biztonságos elvezetésére képes. Ez kritikus fontosságú egy hiba esetén, amikor gyorsan és hatékonyan kell a hibás áramot a föld felé vezetni, hogy megakadályozza az áramütést és a károsodást.
• Zöld-sárga: Ez a szigetelés színe. Ez a színkombináció nemzetközileg és hazai szabványok szerint is kizárólag a védőföldelő (PE) vezetőt jelöli. Azonnal azonosíthatóvá teszi a funkcióját, ami elengedhetetlen a biztonságos szereléshez és hibaelhárításhoz.
• Hajlékony sodrott réz vezeték: A vezető nem egy tömör szálból, hanem sok vékony rézszálból áll, amelyek össze vannak sodorva. Ez a kialakítás rendkívül hajlékonnyá teszi a vezetéket, ami megkönnyíti a szerelést még a vastagabb keresztmetszet ellenére is. Ideális szűk helyeken, például nagy ipari kapcsolószekrényekben, elosztótáblákban vagy gépek belső huzalozásánál, ahol rugalmasságra van szükség. A réz kiváló vezetőképessége miatt az egyik legjobb anyag az elektromos vezetékekhez.
• H07V-K: Ez egy harmonizált nemzetközi szabványjelölés (HAR - Harmonized).
  • H: Harmonizált típus, ami azt jelenti, hogy az európai szabványoknak megfelel.
  • 07: A névleges feszültségosztályt jelöli, ami 450/750V (U0/U). Ez azt jelenti, hogy 450V földhöz képesti feszültségnél és 750V fázisok közötti feszültségnél használható.
  • V: PVC (polivinil-klorid) szigetelést jelent. Ez az anyag jó elektromos szigetelő, és ellenáll bizonyos mértékig a mechanikai igénybevételnek és a vegyi anyagoknak.
  • K: Hajlékony vezetőt (sodrott) jelent, fix telepítésre.

Milyen célra használják?

A zöld-sárga MKH 16 mm2 H07V-K vezetéket tipikusan az alábbi, biztonságkritikus alkalmazásokhoz használják:

• Fő földelővezeték: Nagyobb épületekben, ipari létesítményekben, ahol a főelosztótól a földelőpontig vezetik.
• Elosztószekrények, kapcsolószekrények belső földelése: A szekrény fémvázának, az ajtóknak és a benne lévő berendezések védőföldelésének összekötése.
• Nagy teljesítményű berendezések földelése: Például ipari motorok, gépek, fűtőberendezések, klímaberendezések földelése, ahol a hibaáramok jelentősek lehetnek.
• Potenciálkiegyenlítés: Nagyobb épületekben, ahol a különböző fém szerkezeteket és rendszereket (vízvezetékek, fűtéscsövek, gázvezetékek) össze kell kötni a fő földelőrendszerrel.
• Védőcsőben, kábelcsatornában vagy kábeltálcán: Beltéri, rögzített elhelyezésekhez, mindig mint védőföldelő vezető.

Fontos biztonsági és telepítési tanácsok

• Kizárólag védőföldelésre!: Ahogy már említettem, a zöld-sárga színű vezetéket kizárólag védőföldelő vezetőként szabad használni. Más célra történő felhasználása súlyos biztonsági kockázatot jelenthet, beleértve az áramütés veszélyét!

• Szakember bevonása: A 16 mm2-es vezeték már jelentős áramerősséget képvisel, és a védőföldelés kiépítése kritikus fontosságú. Ezért a telepítését és a rendszer méretezését minden esetben szakképzett villanyszerelőnek kell végeznie, aki ismeri a vonatkozó szabványokat (például MSZ EN 62305 villámvédelmi szabványsorozat) és biztonsági előírásokat!
• Telepítés: Bár hajlékony, fontos, hogy a telepítés során betartsuk az előírt minimális hajlítási sugarat, hogy megőrizzük a kábel élettartamát és integritását.
• Környezeti feltételek: Ez a vezeték száraz helyiségekben, beltéri fix telepítésre ajánlott. Általában -5°C és +70°C közötti hőmérsékleten használható.
• CPR kategória: Az építési termék rendelet (CPR) szerinti tűzvédelmi osztályozása általában Eca, ami alapvető lángállóságot jelent.
